RTL8722DM 快速入門

環境配置

AmebaD RTL8722CSM/RTL8722DM目前支持Windows XP/7/8/10 32位元/64位元，Linux以及Mac作業系統。在本文檔中，請使用1.8.12或更高版本的Arduino IDE。

Ameba是一個易於編程的微控制器平台，可用於開發各種物聯網應用程序。

AmebaD有各種外圍接口，包括WiFi, GPIO INT, I2C, UART, SPI, PWM, ADC。通過這些接口， AmebaD可以連接LED、開關、壓力計、濕度計、PM2.5粉塵傳感器等電子元件。

Ameba所收集的數據可以通過WiFi無線上傳，並被智能設備上的應用程序使用，實現物聯網的應用。

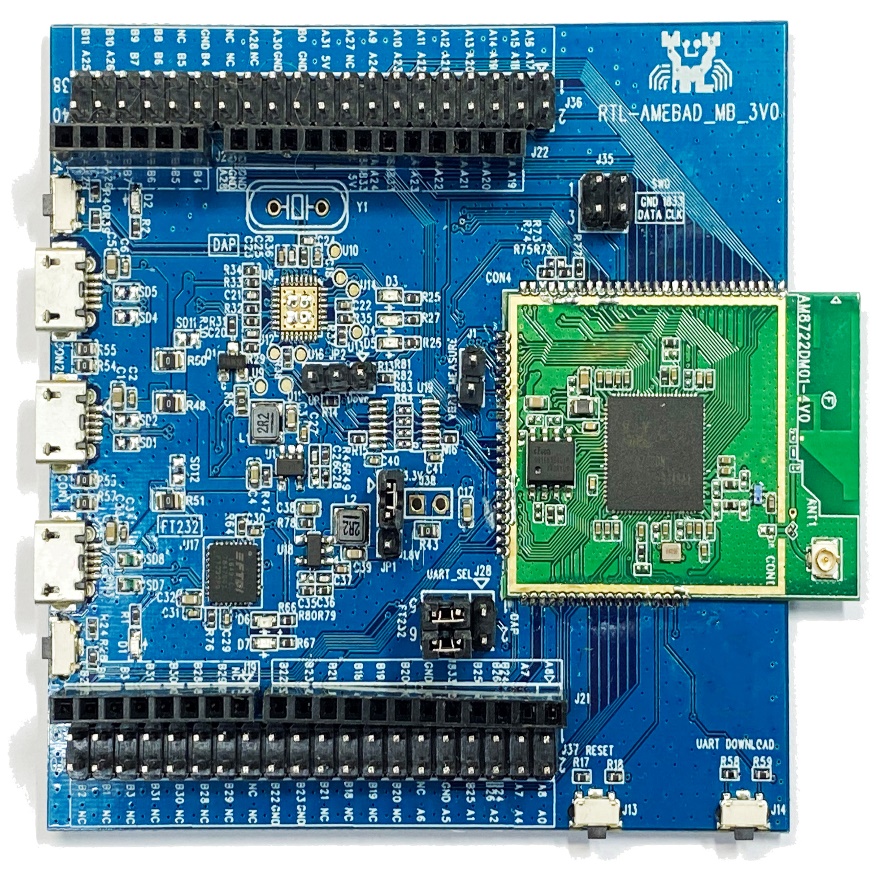

AmebaD和Arduino Uno的尺寸類似，如上圖所示，並且AmebaD上的引腳與Arduino Uno兼容。

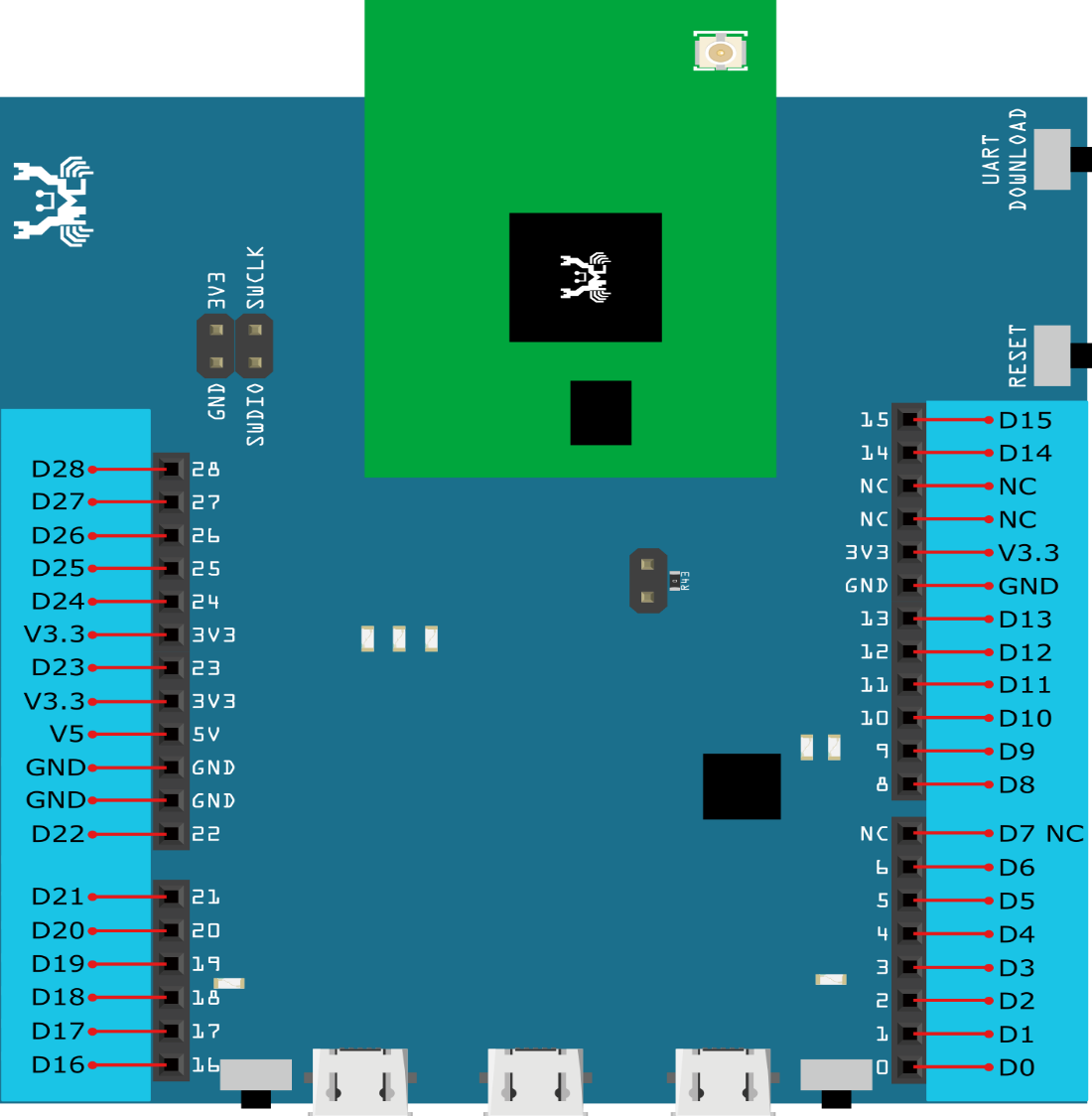

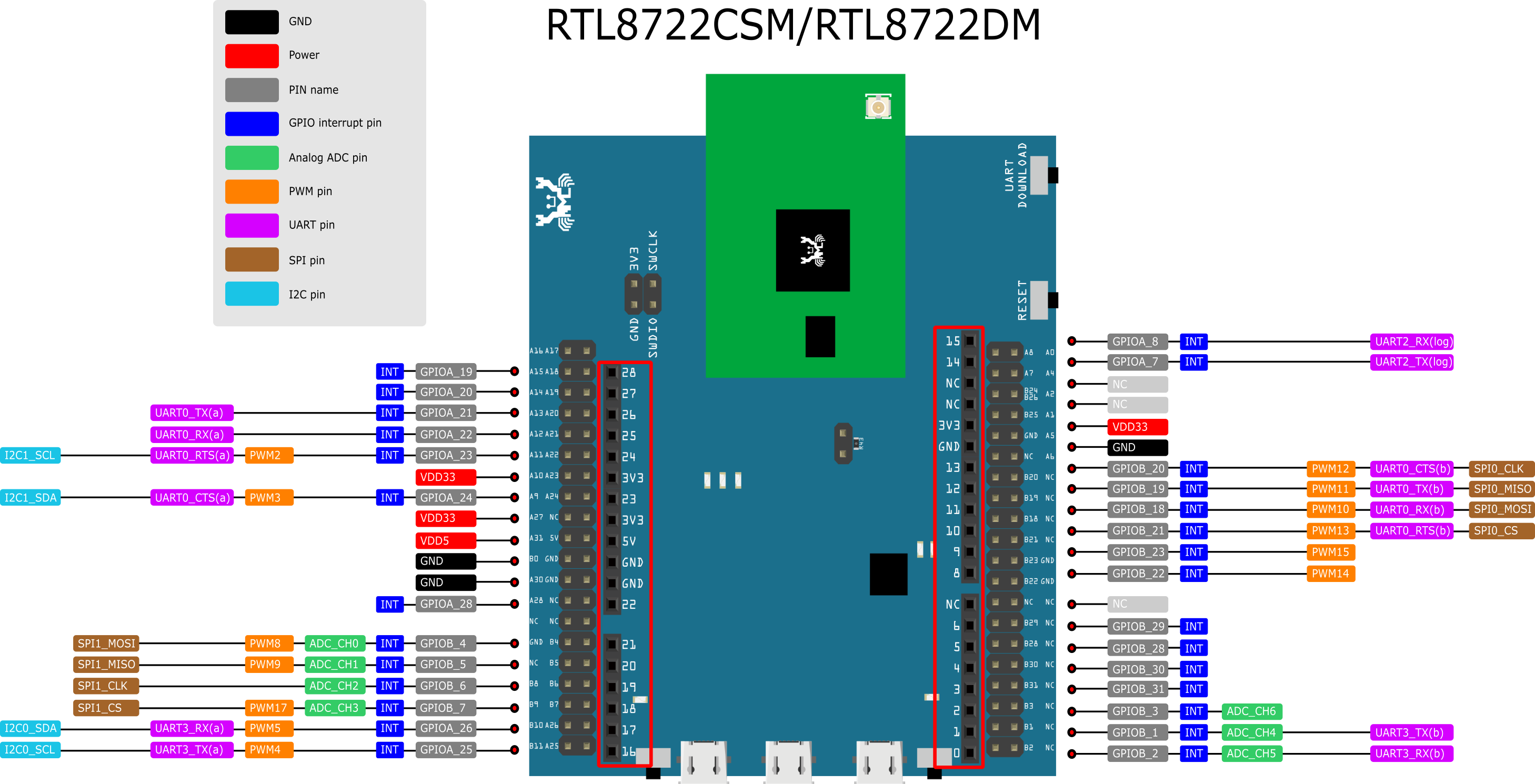

AmebaD使用Micro USB來供電，這在許多智能設備中很常見。 AmebaD的引腳圖和功能請參考下圖和表格。

#	PIN name	GPIO	ADC	PWM	UART	SPI
D00	GPIOB_2	✓	ADC5		UART3_RX(b)
D01	GPIOB_1	✓	ADC4		UART3_TX(b)
D02	GPIOB_3	✓	ADC6
D03	GPIOB_31	✓
D04	GPIOB_30	✓
D05	GPIOB_28	✓
D06	GPIOB_29	✓
D07	NC
D08	GPIOB_22	✓		PWM14
D09	GPIOB_23	✓		PWM15
D10	GPIOB_21	✓		PWM13	UART0_RTS(b)	SPI0_CS
D11	GPIOB_18	✓		PWM10	UART0_RX(b)	SPI0_MOSI
D12	GPIOB_19	✓		PWM11	UART0_TX(b)	SPI0_MISO
D13	GPIOB_20	✓		PWM12	UART0_CTS(b)	SPI0_CLK
D14	GPIOA_7	✓			UART2_TX(log)
D15	GPIOA_8	✓			UART2_RX(log)
D16	GPIOA_25	✓		PWM4	UART3_RX(a)	I2C0_SCL
D17	GPIOA_26	✓		PWM5	UART3_TX(a)	I2C0_SDA
D18	GPIOB_7	✓	ADC3	PWM17		SPI1_CS
D19	GPIOB_6	✓	ADC2			SPI1_CLK
D20	GPIOB_5	✓	ADC1	PWM9		SPI1_MISO
D21	GPIOB_4	✓	ADC0	PWM8		SPI1_MOSI
D22	GPIOA_28	✓
D23	GPIOA_24	✓		PWM3	UART0_CTS(a)	I2C1_SDA
D24	GPIOA_23	✓		PWM2	UART0_RTS(a)	I2C1_SCL
D25	GPIOA_22	✓			UART0_RX(a)
D26	GPIOA_21	✓			UART0_TX(a)
D27	GPIOA_20	✓
D28	GPIOA_19	✓
